ORNO OR-CR-247 stropni PIR senzor gibanja 360°, IP20, 2000 W

ORNO OR-CR-247 stropni je PIR senzor gibanja namenjen avtomatskemu upravljanju razsvetljavo v velikih zaprtih prostorih. Zonski sistem detekcije in kot 360° omogočata nadzor širokega območja, zaradi česar je senzor primeren za skladišča, čakalnice, hodnike, stopnišča, prehode, garaže in druge večje prostore.

Pasivni infrardeči senzor prepoznava gibanje na podlagi spremembe toplotnega sevanja na območju detekcije. Ko zazna prisotnost osebe, samodejno vklopi priključeno razsvetljavo, po preteku nastavljenega časa brez novega gibanja pa jo ponovno izklopi. Tak način delovanja povečuje praktičnost uporabe prostora in pomaga zmanjšati nepotrebno porabo električne energije.

Pri priporočeni višini vgradnje od 4 do 10 metrov lahko območje detekcije na tleh doseže premer do 20 metrov. Največji stranski doseg znaša približno 4 metre, medtem ko senzor prepoznava gibanje s hitrostjo od približno 0,6 do 1,5 m/s.

Čas vklopa razsvetljave je mogoče nastaviti od približno 10 sekund do 30 minut. Regulator občutljivosti na okolje omogoča nastavitev praga od manj kot 3 do 2000 lx, tako da se razsvetljava lahko aktivira samo med temo ali čez ves dan.

Senzor podpira klasična razsvetljavna obremenitev do 2000 W ter LED razsvetljavo skupne moči do 500 W. Ohišje z zaščitnim razredom IP20 je namenjeno nadžbukni stropni montaži izključno v suhih zaprtih prostorih.

Glavne prednosti

• Samodejno vklop in izklop razsvetljave
• Pasivna infrardeča PIR tehnologija
• Zonsko prepoznavanje gibanja
• Kot detekcije 360°
• Premer območja detekcije do 20 m
• Primeren za velike zaprte prostore
• Priporočena višina montaže od 4 do 10 m
• Nastavljiv čas delovanja od 10 sekund do 30 minut
• Regulacija praga osvetlitve
• Obseg regulacije od manj kot 3 do 2000 lx
• Največja priključna moč 2000 W
• Podpira LED razsvetljavo do 500 W
• Relejni izhod
• Nizka lastna poraba 0,5 W
• Nadžbukna stropna montaža
• Belo ohišje
• Zaščita IP20
• Primeren za hodnike, skladišča in prehode

Tehnične specifikacije

• Blagovna znamka: ORNO
• Model: OR-CR-247
• Vrsta: stropni zonski senzor gibanja
• Vrsta senzorja: pasivni infrardeči senzor, PIR
• Način detekcije: prepoznavanje gibanja glede na spremembo toplotnega sevanja
• Kot detekcije: 360°
• Največji stranski doseg: približno 4 m
• Največji premer detekcije na tleh: približno 20 m
• Priporočena višina montaže: 4–10 m
• Hitrost prepoznanega gibanja: približno 0,6–1,5 m/s
• Regulacija časa delovanja TIME: da
• Najkrajši čas delovanja: približno 10 sekund
• Najdaljši čas delovanja: približno 30 minut
• Regulacija občutljivosti LUX: da
• Obseg regulacije osvetlitve: manj kot 3 do 2000 lx
• Največja priključna moč: 2000 W
• Največja priključna moč LED razsvetljave: 500 W
• Relejni izhod: da
• Nazivna napetost: 230 V AC
• Frekvenca: 50 Hz
• Lastna poraba energije: približno 0,5 W
• Način vgradnje: nadžbukna stropna montaža
• Primeren za stropno montažo: da
• Primeren za zidno montažo: ne

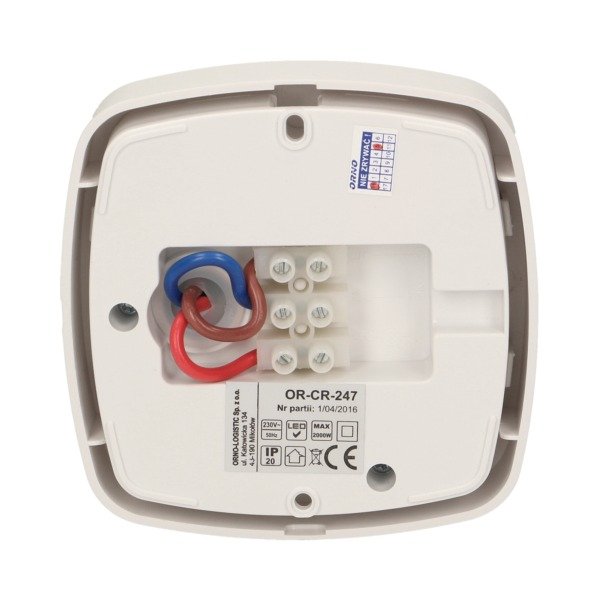

• Vrsta priključka: vijčne sponke
• Stopnja zaščite: IP20
• Kraj uporabe: suhi zaprti prostori
• Delovna temperatura: od –20 do +40 °C
• Dovoljena delovna vlažnost: manj kot 93 %
• Material ohišja: termoplastika
• Barva: bela
• Dimenzije: približno 103 × 103 × 58 mm
• Masa: približno 142 g
• EAN: 5901752487475

Priporočena uporaba

• Skladišča
• Čakalnice
• Hodniki in prehodi
• Stopnišča
• Garaže
• Poslovni prostori
• Skupni prostori v stavbah
• Visoki in veliki prostori
• Pomožni prostori
• Samodejno upravljanje notranje razsvetljave

Vsebina pakiranja

• ORNO OR-CR-247 stropni PIR senzor gibanja
• Dokumentacija in navodila proizvajalca

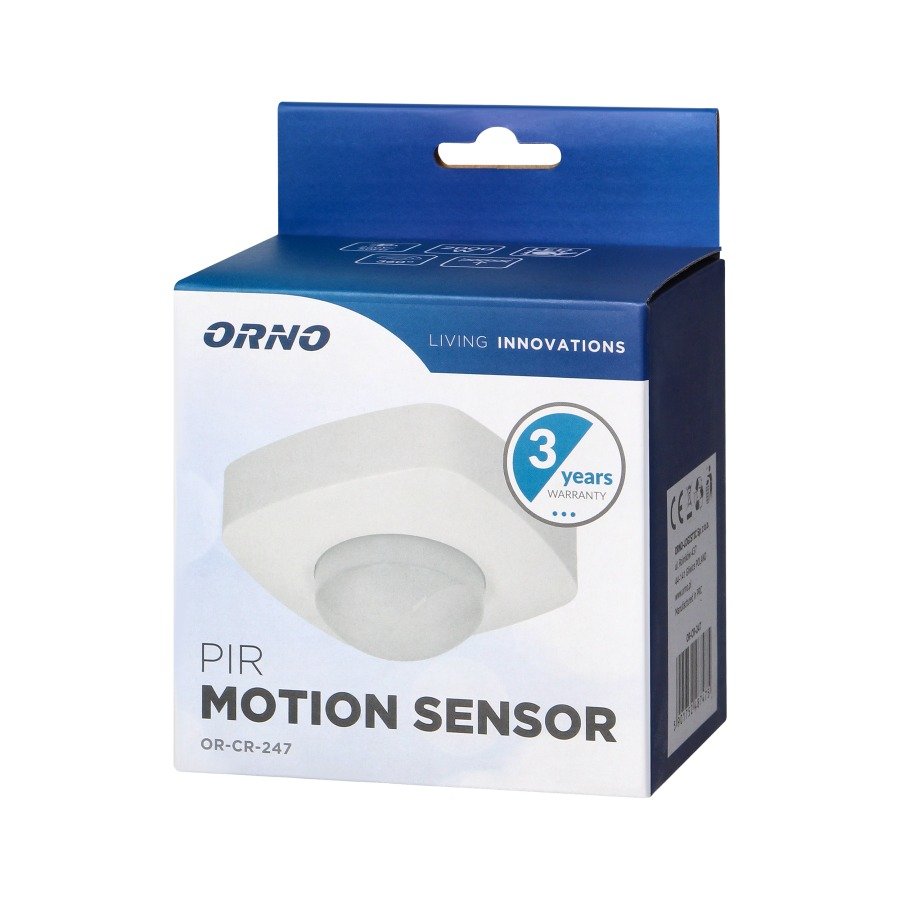

• Originalno pakiranje

Navodila za montažo in uporabo

Senzor je namenjen nadžbukni montaži na stropu. Da bi se uresničilo predvideno območje detekcije, se priporoča namestitev na višini od 4 do 10 metrov. Mesto vgradnje je treba izbrati tako, da ovire, pregrade in veliki predmeti ne zakrivajo območja, ki ga senzor nadzira.

Po povezovanju nastavite želeni čas vklopa z regulatorjem TIME. Regulator LUX služi za določitev ravni okoljske svetlobe, pri kateri bo senzor aktiviral razsvetljavo. Nižja vrednost omogoča vklop predvsem med temo, medtem ko višja vrednost dovoljuje aktivacijo tudi pri dnevni svetlobi.

Po montaži je potrebno preizkusiti območje detekcije s hojo po prostoru in po potrebi prilagoditi nastavitve. Novo prepoznano gibanje med delovanjem lahko ponovno zažene odštevanje nastavljenega časa.

Navodila za vzdrževanje

Pred čiščenjem ali kakršno koli preverjanjem izklopite napajanje ustreznega električnega kroga. Ohišje in površino senzorja očistite z mehko suho krpo.

Ne uporabljajte vode, topil, agresivnih sredstev ali abrazivnih materialov. Občasno preverite, ali je površina senzorja čista in ali je ohišje trdno pritrjeno na strop.
