Orno OR-GM-9029(GS)/B vgradna pohištvena vtičnica Schuko z 2 USB priključkoma

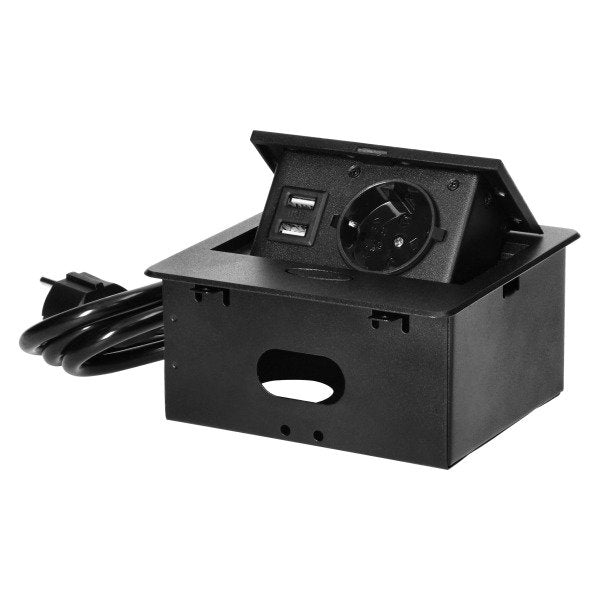

Orno OR-GM-9029(GS)/B je praktična vgradna pohištvena vtičnica, ki združuje eno ozemljeno Schuko vtičnico in dva USB-A priključka za polnjenje mobilnih naprav. Namenjena je vgradnji v delovne mize, konferenčne mize, pisarniške pultove in druge ustrezne pohištvene površine.

Zložljivi panel omogoča enostaven dostop do priključkov, medtem ko se po uporabi lahko zapre, da delovna površina izgleda urejeno. Ravni rob, predviden za vgradnjo v izrez, pomaga modulu, da se diskretno prilega v površino pohištva.

Ozemljena Schuko vtičnica podpira priključitev enega električnega aparata na omrežje 230 V. Največje dovoljeno obremenitev znaša 3680 W, oziroma največ 16 A, pod pogojem, da električna inštalacija in priključni vod ustrezata tem vrednostim.

Dva USB-A priključka omogočata neposredno polnjenje pametnih telefonov, slušalk, prenosnih baterij in drugih združljivih naprav brez ločenega omrežnega adapterja. Izhod USB polnilca znaša 5 V DC in skupno do 2,1 A.

Vgrajena kabel dolžine 1,5 metra olajša povezovanje modula z virom napajanja. Vtičnico je mogoče namestiti v vodoravnem ali navpičnem položaju, odvisno od konstrukcije pohištva in razpoložljivega prostora za površino.

Glavne prednosti

• Vgradna izvedba za pohištvo
• Eno ozemljeno Schuko vtičnico
• Dva vgrajena USB-A priključka
• Hkratno napajanje električnega aparata in polnjenje mobilnih naprav
• USB izhod 5 V DC / skupno do 2,1 A
• Največje dovoljeno obremenitev 3680 W
• Nazivna moč do 16 A
• Priključni kabel dolžine 1,5 m
• Zložljivi panel, ki se lahko zapre
• Ravni rob, predviden za vgradnjo v izrez
• Diskretno prileganje v pohištvo
• Možnost vodoravne ali navpične namestitve
• Primerna za pisarniške in domače delovne površine
• Črna barva sodobnega videza
• Urejene postavitve kablov na delovni površini

Tehnične specifikacije

• Blagovna znamka: Orno
• Model: OR-GM-9029(GS)/B
• Vrsta: vgradna pohištvena vtičnica
• Način namestitve: vgradnja v izrez v pohištvu
• Položaj namestitve: vodoravno ali navpično
• Izvedba panela: zložljiva
• Vrsta roba: ravni rob za vgradnjo v izrez
• Število omrežnih vtičnic: 1
• Standard vtičnice: Schuko, tip F
• Ozemljitev: da
• Nazivna napetost: 230 V AC
• Frekvenca: 50 Hz
• Največja nazivna moč: 16 A
• Največje dovoljeno obremenitev: 3680 W
• USB polnilec: da
• Število USB priključkov: 2
• Vrsta USB priključkov: USB-A
• Izhod USB polnilca: 5 V DC / skupno do 2,1 A
• Največja izračunana USB moč: približno 10,5 W
• Dolžina priključnega kabla: 1,5 m
• Stopnja zaščite: IP20
• Barva: črna
• Približne zunanje dimenzije: 134 × 137 × 68 mm
• Približne dimenzije montažnega izreza: 111 × 131 × 66 mm
• Približna neto teža: 1,1 kg
• EAN: 5908254826641

Priporočena uporaba

• Delovne mize
• Pisarniške mize
• Konferenčne mize
• Recepcijski pultovi
• Mize v delovnih sobah
• Pohištvo v hotelskih in poslovnih prostorih
• Delovne površine v suhih zaprtih prostorih
• Prostori, kjer je potreben enostaven dostop do električne vtičnice in USB polnilca

Preverjanje pred vgradnjo

Pred izdelavo izreza je potrebno izmeriti izdelek in preveriti dejanske montažne dimenzije. Dimenzije se lahko nekoliko razlikujejo glede na proizvodno serijo, zato izreza ne smete izdelovati izključno po približnih katalogiziranih podatkih.

Pod ali za površino mora biti dovolj prostega prostora za celotno ohišje, priključni kabel in varno odpiranje panela. Prav tako je treba preveriti, da na mestu rezanja ni nosilcev, kovinskih elementov, električnih vodov ali drugih inštalacij.

Vsebina pakiranja

• Orno OR-GM-9029(GS)/B vgradna pohištvena vtičnica
• Vgrajen priključni kabel dolžine 1,5 m
• Vgrajen USB polnilec z dvema USB-A priključkoma
• Navodila za namestitev in uporabo
• Originalno pakiranje

Navodila za namestitev

Pred začetkom namestitve popolnoma izklopite električno napajanje. Označite položaj modula in izdelajte izrez po dejanskih dimenzijah izdelka in navodilih proizvajalca.

Vtičnico postavite v pripravljen izrez in jo pritrdite po priloženih navodilih. Priključni kabel usmerite tako, da ni napet, upognjen pod ostrim kotom, pritisnjen s pohištvom ali izpostavljen premičnim delom.

Če inštalacija zahteva povezovanje električnih vodnikov ali spremembe na električni inštalaciji, naj to delo opravi usposobljen električar. Po vgradnji preverite stabilnost modula in prosto odpiranje in zapiranje panela.

Navodila za uporabo

Za uporabo dvignite zložljivi panel in priključite električni aparat v Schuko vtičnico ali kabel mobilne naprave v enega od USB-A priključkov.

Skupna moč naprave, priključene na omrežno vtičnico, ne sme presegati 3680 W niti nazivne moči 16 A. USB izhod 2,1 A se deli med priključenimi napravami, zato lahko polnjenje dveh naprav traja dlje kot polnjenje samo ene.

Po uporabi odklopite kable in zaprite panel. Pred zapiranjem preverite, da kabli, vtiči ali drugi predmeti ne ovirajo mehanizma.

Navodila za vzdrževanje

Pred čiščenjem izdelek odklopite od električnega napajanja. Površino očistite z mehko in suho krpo. Ne uporabljajte vode, pršil, agresivnih topil ali abrazivnih sredstev.

Občasno preverite stanje kabla, ohišja, pokrova, omrežne vtičnice in USB priključkov. Izdelka ne uporabljajte, če opazite razpoke, deformacije, sledi pregrevanja, iskrice ali poškodbe izolacije.
